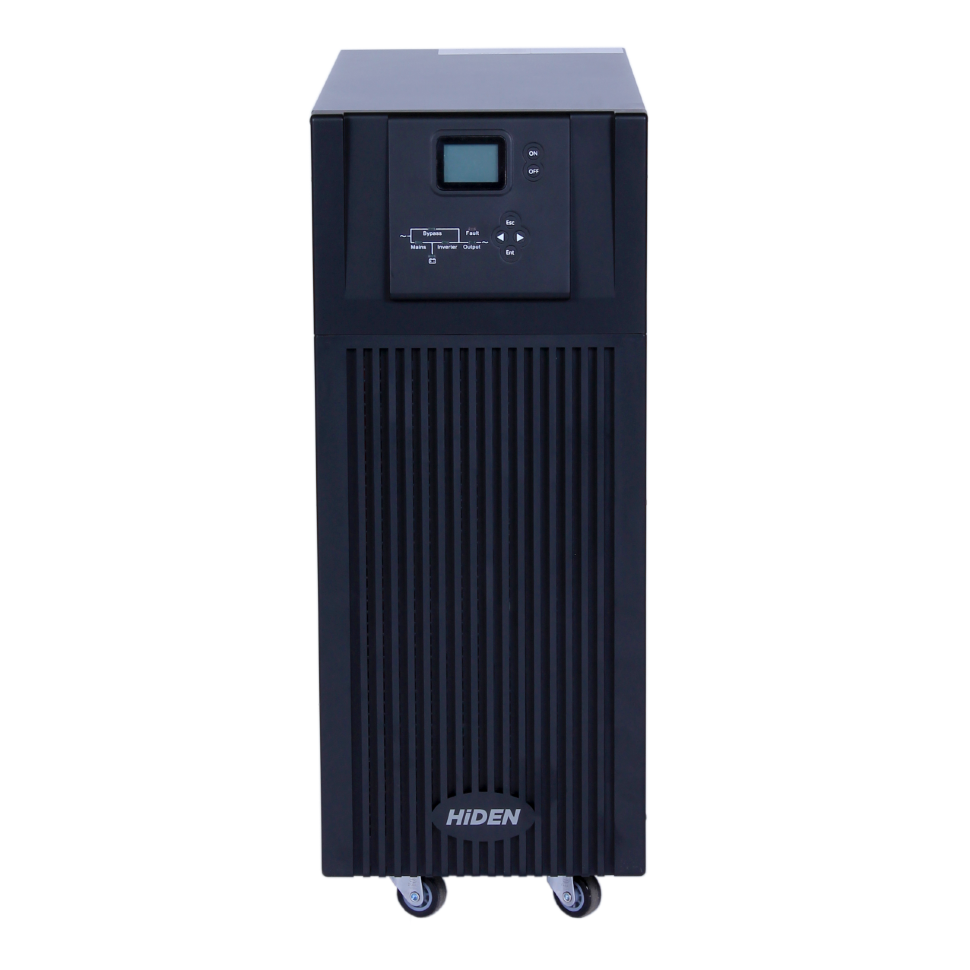

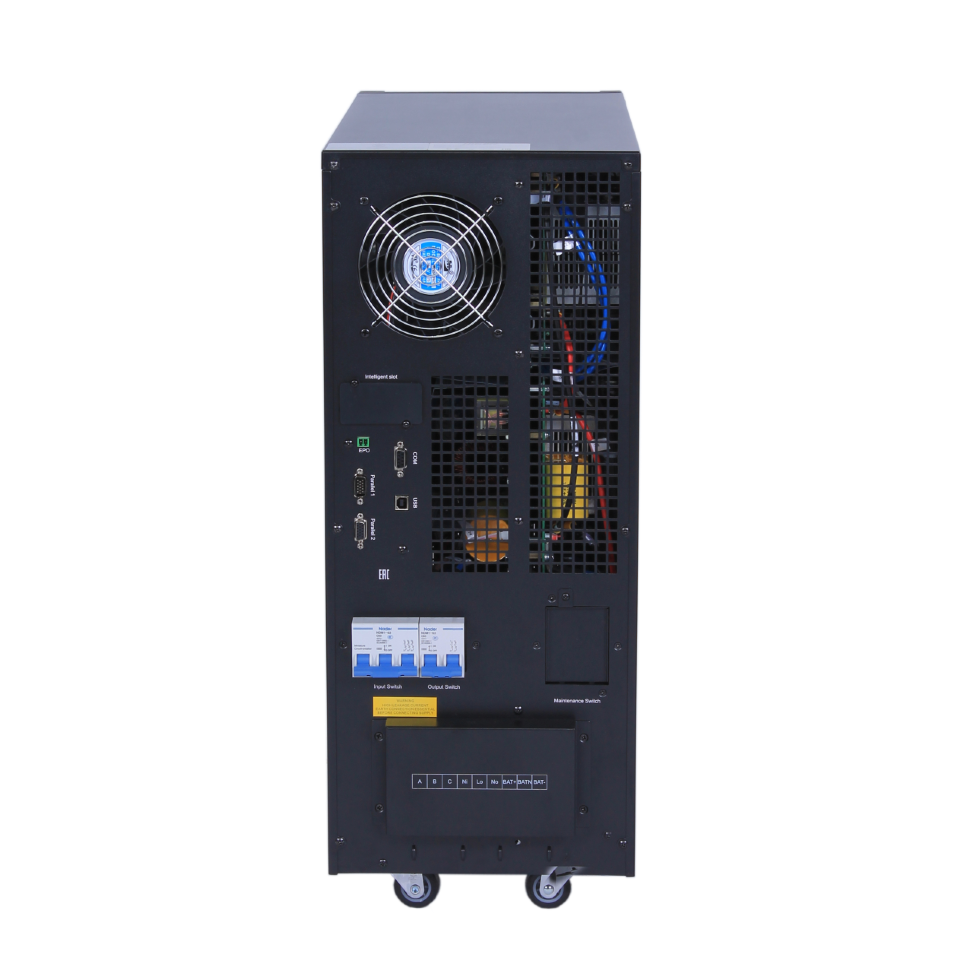

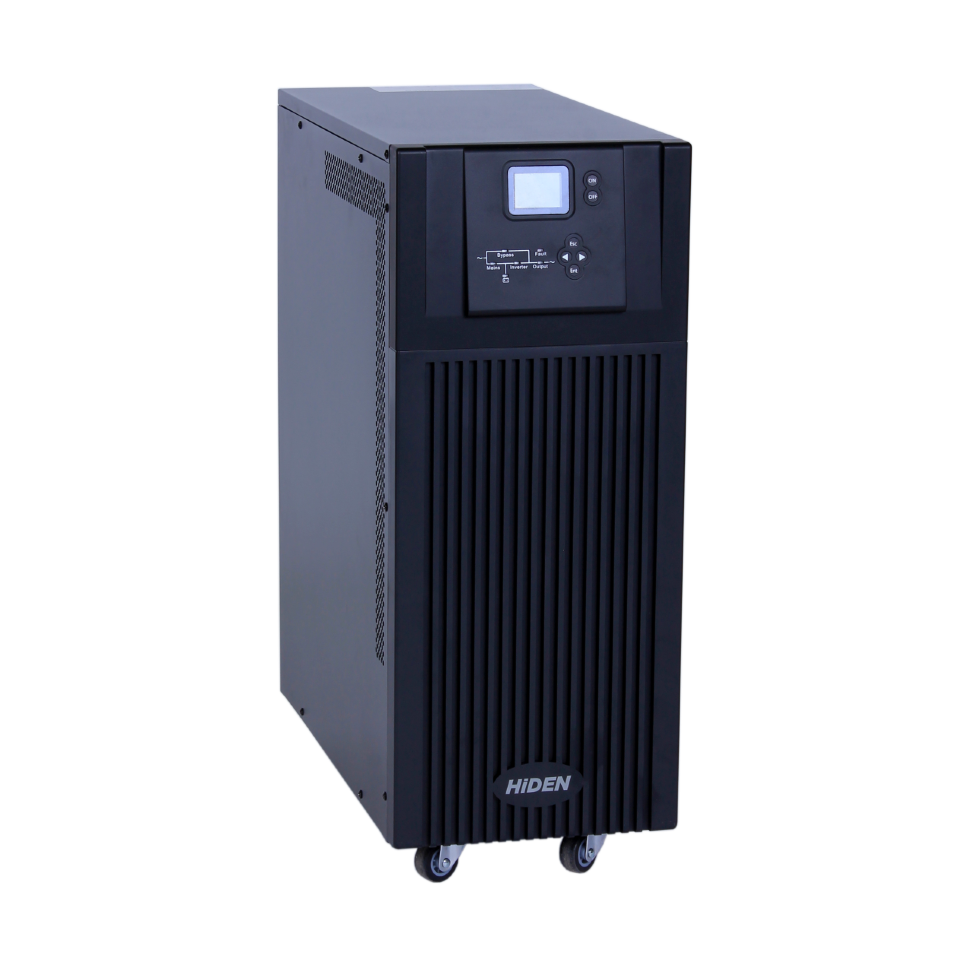

ИБП HIDEN KP9320H 3:1ph
Трехфазный ИБП, 3-ф вход / 1-ф выход, напольное исполнение, подключение внешних АКБ, 20000 ВА / 18000 Вт.
| Входное напряжение | 3-ф (380/400В) |
|---|---|
| Топология ИБП | Онлайн ИБП |
| Форм-фактор ИБП | Напольный ИБП |
| Количество внешних АКБ | 16 шт. (192В), 18 шт. (216В), 20 шт. (240В) |
| Назначение ИБП | Длительная автономия |
| Полная мощность (ВА) | 20000 |
| Активная мощность (Вт) | 18000 |
| Выходное напряжение | 1-ф (220/230В), 3-ф (380/400В) |
| Тип аккумуляторов | Внешние АКБ |
-
Описание
-
Характеристики
-
Документация
ИБП HIDEN KP9320H 3:1ph, 20 кВА, 3-ф вход / 1-ф выход, напольное исполнение, подключение внешних АКБ.
Сферы применения:
- Малое промышленное оборудование
- Малые ЦОД
- Системы видеонаблюдения
- Холодильное оборудование
- PLC — контроллеры
- Пожарно-охранные системы
Длительная автономия подключенной нагрузки за счет подключения внешнего батарейного массива.
- Работа с общей батареей при параллельном режиме работы
- Возможность параллельной работы с резервированием N+X или наращиванием мощности
- Интеллектуальное управление батареями
- Сервисный (механический) байпас
- ЖК-дисплей с функцией настройки
- RS-232, USB
- Синусоидальный выходной сигнал
- Двойное преобразование (онлайн топология)
- Режимы работы: 3-1 ф вх-вых, 1-1 ф вх-вых
- SNMP-карта (опция)
- Карта сухих контактов (опция)
- Возможность подключения ДГУ
Характеристики
| Мощность (кВА/кВт) | 20 / 18 |
| Тип | 20000H 3ph/1ph |
| Вход | |
| Фазность | 3 фазы + земля |
| Напряжение, В | 380/400/415 (настраивается) |
| Номинальная частота, Гц | 50/60 (настраивается) |
| Диапазон напряжений, В | 208-478 |
| Диапазон частот, Гц | 40~70 |
| Коэффициент мощности | ≥0.99 |
| Диапазон напряжений байпаса | макс: +5%, +10% или +15%, по умолчанию +5%, мин: -20%, -30% или -45%, по умолчанию -45% |
| Искажения тока, THDi | ≤5% (при 100% нелинейной нагрузке) |
| Выход | |
| Фазность | Одна фаза + земля |
| Номинальное напряжение, В | 220/230/240 |
| Отклонение выходного напряжения | 1.0% |
| Стабильность напряжения | ± 1% |
| Номинальная частота, Гц | 50/60 ± 0.1 |
| Крест-фактор | 3:1 |
| Искажения напряжения, THD | ≤ 2% при линейной нагрузке; ≤ 5% при нелинейной нагрузке |
| Форма кривой | Синусоидальный сигнал |
| Эффективность | ECO режим ≥ 97%; нормальный режим ≥ 90% |
| Батарея | |
| Количество | 16/18/20pcs (настраивается) |
| Время восстановления до 90%, ч | 8-10 часов |
| Зарядный ток, А | 6 |
| Время переключения | На батарею: 0 мсек., на байпас: 0 мсек. |
| Защита | |
| Перегрузка | От сети: ≤110% – 3мин; ≤125% – 30 сек; ≤150% – 1 сек; ≥150% немедленный переход на байпас |
| На байпасе: Определяется автоматом (10KVA:63A /15KVA:100A /20KVA:125A) | |
| Перегрев | От сети: переход на байпас, от АКБ: отключение |
| Разряд АКБ | Сигнал тревоги и отключение |
| Самодиагностика | При включении и программно |
| EPO (опционально) | Отключение |
| АКБ | Технология Advanced Battery Management |
| Индикация и Дисплей | |
| Аудио и визуальная | Отказ сети, разряд АКБ, перегрузка, авария |
| Технические данные | |
| Габариты (ШхГхВ), мм | 250x590x655 |
| Вес, кг | 46 |
| Входные разъемы | Клеммная колодка |
| Выходные разъемы | Клеммная колодка |
| Интерфейсы | Стандартно: USB, RS485, порт параллельной работы, Опционально: SNMP, релейная карта |
| Общая информация | |
| Температура эксплуатации, 0С | 0-40 |
| Температура хранения, 0С | от -25 до +55 |
| Влажность воздуха, % | 0 – 95 без конденсации |
| Высота над уровнем моря, м | < 1500 м |
| Уровень шума, Дб | <60 (на расстоянии 1м) |
| Стандарты безопасности | CE, EN/IEC 62040-2, EN/IEC 62040-1-1 |
