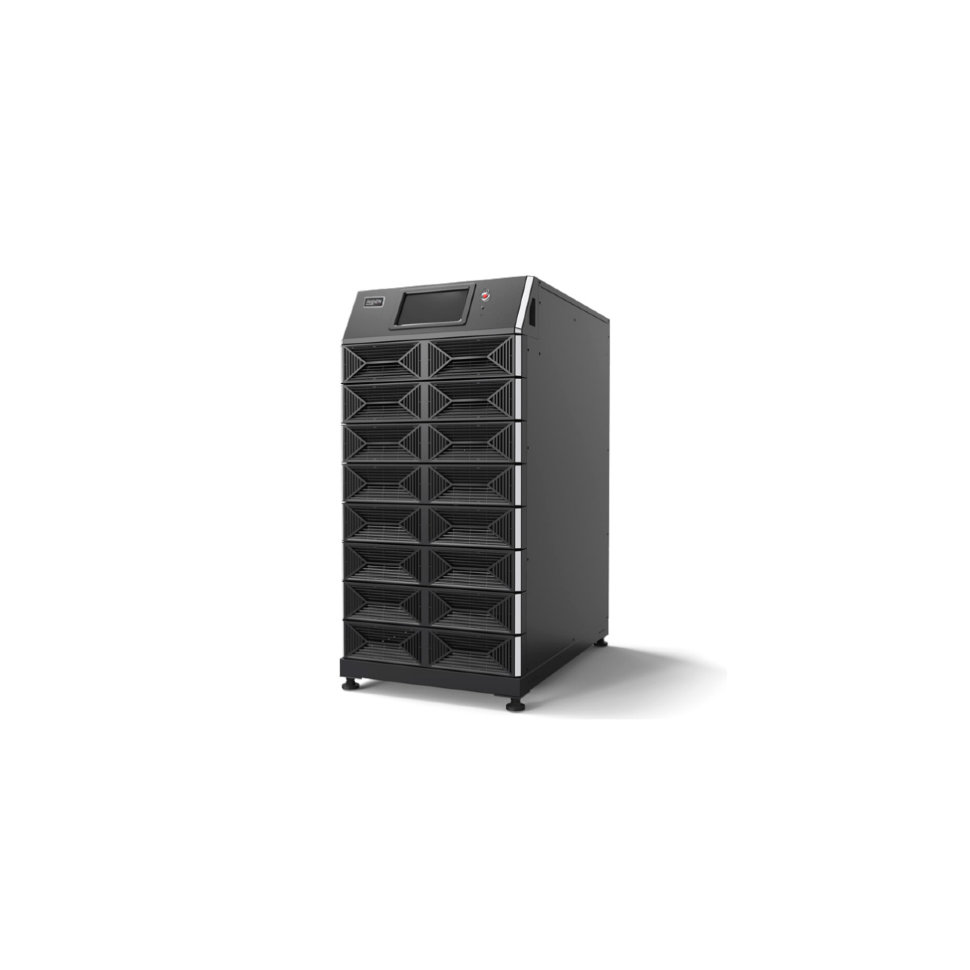

Силовой шкаф Hiden Expert Hiden Expert HEM20/5X
Основные отличительные особенности линейки технология двойного преобразования напряжения обеспечивает полную защиту оборудования…
| Входное напряжение | 1-ф (220/230В) |
|---|---|
| Топология ИБП | Онлайн ИБП |
| Форм-фактор ИБП | Модульный ИБП |
| Полная мощность (ВА) | 20000 |
| Активная мощность (Вт) | 20000 |
| Выходное напряжение | 3-ф (380/400В) |
| КПД (%) | 94.5 |
| Количество силовых модулей | 4 |
| Мощность силового модуля (кВА) | 5 |
| Ёмкость встроенных АКБ | 9 Ач |
-
Описание
-
Характеристики
-
Документация
Основные отличительные особенности линейки
- технология двойного преобразования напряжения обеспечивает
полную защиту оборудования - коэффициент мощности PF=1
- высокая энергетическая эффективность. КПД в онлайн режиме
94,5% - многоуровневое резервирование мощности ИБП (N+1, N+X)
для максимальной защиты критически важных нагрузок
и приложений - режимы работы: 3ф-1ф (стандарт), 1ф-1ф (опция)
- универсальная стоечно-модульная конструкция позволяет
использовать как напольное, так и стоечное размещение - масштабируемое зарядное устройство для АКБ
- инвертор третьего поколения с высоким КПД
- раздельный ввод байпаса
- порты коммуникации: RS-232, USB, RS-485
- сервисный механический байпас
- возможность работы в связке с генератором с различными
сценариями работы ИБП - интеллектуальное управление зарядом АКБ
- удобная ЖК-панель для контроля и настройки параметров
работы ИБП - высокая перегрузочная способность инвертора и статического
байпаса - непрерывный контроль процесса производства ИБП
для максимальной надёжности
Характеристики
| Полная мощность | 5-20 кВА |
| Активная мощность | 5-20 кВт |
| Мощность силового модуля | 5 кВ |
| Фазы на входе | 3 фазы |
| Фазы на выходе | 1 фаза |
| Топология ИБП | On-line (двойное преобразование) |
| Форм-фактор | Модульный стоечный / напольный |
| Входные параметры | |
|---|---|
| Номинальное входное напряжение | 380В/400В/415В |
| Диапазон напряжений | 277 ~ 478 В (линейное), при полной нагрузке; |
| Диапазон входной частоты | 40 ~ 70 Гц |
| Входной коэффициент мощности | > 0,99 |
| Тип входного соединения | Клеммный терминал |
| Выходные параметры | |
| Номинальное выходное напряжение | 220 В/ 230 В / 240 |
| Точность выходного напряжения | ± 2 % |
| Искажения выходного напряжения, линейная нагрузка | 1% |
| Искажения выходного напряжения, нелинейная нагрузка | 5% |
| Выходная частота (режим работы от АКБ) | 50/60 ±0.01% |
| Выходной коэффициент мощности | 1 |
| Крест-фактор | 3:1 |
| Перегрузочная способность при работе от электросети | 110%, 60 мин; 110% — 130%, 10 мин; 130% — 150%, 1 мин; >150%,200 мсек |
| КПД в режиме работы от электросети | 94,5 |
| КПД в экономичном режиме | 98 % |
| КПД в режиме работы от батарей | 90 % |
| Тип выходного соединения | Клеммный терминал |
| АКБ | |
| Наличие встроенных АКБ | Да |
| Тип аккумуляторных батарей | AGM VRLA |
| Количество встроенных АКБ | 12 — 14 |
| Напряжение на шине постоянного тока, В постоянного тока | 44В постоянного тока стандартно |
| Емкость батареи, Ач | 9 Ач |
| Время перезаряда | 8 часов до 90% емкости |
| Режим заряда | Трехступенчатый интеллектуальный заряд |
| Мощность зарядного устройства | 0~1.8A ( настраивается) каждый модул |
| Возможность подключения внешних АКБ/Блоков | Да |
| Коммуникации и интерфейсы | |
| Интерфейсные порты | RS232, RS485, USB сухие контакты |
| Внутренний слот для карты управления | 1 х слот для SNMP-карты, 1 х слот для карты контактов состояния |
| ЖК-дисплей и индикация | Цветной ЖК-дисплей + Touchnscreen, светодиодная индикация |
| Рабочие условия | |
| Температура эксплуатаци | 0°C ~ 40°C |
| Относительная влажность при эксплуатации | 0 ~ 95 % |
| Высота над уровнем моря | 0 ~ 1000 метров |
| Температура хранения | -40°C ~ +70°C |
| Класс защиты | IP20 |
| Тепловыделение при полной нагрузке и при заряде батарей | 935 — 3740 BTU/час |
| Уровень шума | 55 дБ |
| Физические характеристики | |
| Размер в стойке (Ш х Г х В) | 443x695x885(20U)мм |
| Размер при напольной установке (Ш х Г х В) | 443x695x928мм |
| Вес силового шкафа | 66,5 кг |
| Количествр силовых модулей | 1 — 6 шт |
| Размер силового модуля (Ш х Г х В) | 200х431х84,5 мм |
| Вес силового модуля | 7,5 кг |
| Количествр батарейных модулей | 1 — 10 шт |
| Размер батарейного модуля (Ш х Г х В) | 200х516х84,5 мм |
| Вес батарейного модуля | 17,8 кг |
| Соответствие стандартам | |
| Безопасность | ТР ТС 004/2011 |
| ЭМС | ТР ТС 020/2011 |
| Опци | |
| Опции | Модуль зарядного устройства 10А для ИБП серии HEM20/5R — Опция 1/1 kit для HEM20/5R — Опция Датчик температурной компенсации заряда АКБ — SNMP- карта для 3-ф ИБП HIDEN EXPERT PIS301 — ПСУ Спутник П20 с адаптером — ПСУ Спутник П21 с адаптером — Датчик окружающей среды ДОС Климат (через Спутник П20 или П21) — Блок контактов состояния МДДВ Контакт (через Спутник П20 или П21) — Релейная карта |
